Переходники

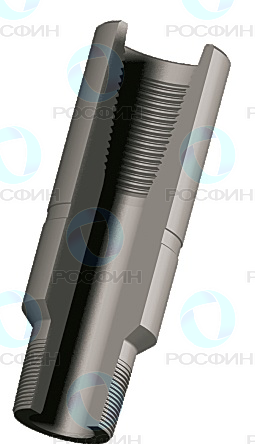

Переходники типов П, М, Н (в дальнейшем переходники), предназначены для соединения труб нефтяного сортамента и инструмента с разнотипными присоединительными (насосно-компрессорными или замковыми) резьбами или подземного оборудования при эксплуатации и ремонтных работах в нефтяных, газовых и геологоразведочных скважинах.
Технические характеристики
Переходники должны соответствовать требованиям настоящих технических условий и комплекта документации, утвержденной в установленном порядке.
Переходники типа П - переходные;
Переходники типа М - муфтовые;
Переходники типа Н - ниппельные.
Переходники каждого типа должны изготовляться правого и левого исполнения (с правыми и левыми резьбами соответственно).
Тип П
Обозначение переходника | Резьба М |
Резьба Н |
Наружный диаметр D, мм не более |
Внутренний диаметр проходного канала, d, мм не менее |
Длина, L, не более | Масса, кг, не более | ||
ГОСТ 633-80 | ГОСТ Р 50864-96 | ГОСТ 633-80 | ГОСТ Р 50864-96 | |||||
М НКТ-73/Н 3-73 | НКТ-73 | - | - | 3-73 | 105,5 | 44 | 280 | 10,6 |
М НКТ-73/Н 3-76 | НКТ-73 | - | - | 3-76 | 95,5 | 32 | 280 | 9,0 |
М НКТ-73/Н 3-86 | НКТ-73 | - | - | 3-86 | 105,5 | 54 | 280 | 11,1 |
М ВНКТ-73/Н 3-73 | ВНКТ-73 | - | - | 3-73 | 93,2 | 44 | 280 | 8,1 |
М НКТ-89/Н 3-73 | НКТ-89 | - | - | 3-73 | 108,5 | 44 | 280 | 9,7 |
М НКТ-89/Н 3-76 | НКТ-89 | - | - | 3-76 | 108,5 | 32 | 280 | 10,3 |
М НКТ-89/Н 3-86 | НКТ-89 | - | - | 3-86 | 108,5 | 54 | 280 | 9,7 |
М НКТ-89/Н 3-88 | НКТ-89 | - | - | 3-88 | 108,5 | 38 | 280 | 10,4 |
М 3-73/Н НКТ-73 | - | 3-73 | НКТ-73 | - | 86,5 | 44 | 280 | 7,44 |
М 3-73/Н ВНКТ-73 | - | 3-73 | ВНКТ-73 | - | 86,5 | 44 | 280 | 7,39 |
М 3-73/Н НКТ-89 | - | 3-73 | НКТ-89 | - | 86,5 | 44 | 280 | 8,6 |
М 3-76/Н НКТ-73 | - | 3-76 | НКТ-73 | - | 95,5 | 44 | 280 | 12,0 |
М 3-76/Н НКТ-89 | - | 3-76 | НКТ-89 | - | 105,5 | 44 | 280 | 12,4 |
М 3-86/Н НКТ-73 | - | 3-86 | НКТ-73 | - | 105,5 | 54 | 280 | 10,5 |
М 3-86/Н НКТ-89 | - | 3-86 | НКТ-89 | - | 105,5 | 54 | 280 | 10,5 |
М 3-88/Н НКТ-89 | - | 3-88 | НКТ-89 | - | 108,5 | 44 | 280 | 14,74 |
Тип M
Обозначение переходника | Резьба Н |
Резьба Н1 |
Наружный диаметр D, мм не более |
Внутренний диаметр проходного канала, d, мм не менее |
Длина, L, не более | Масса, кг, не более |
ГОСТ 633-80 | ||||||
Н НКТ-60/Н НКТ-73 | НКТ-60 | НКТ-73 | 73,0 | 32,0 | 280,0 | 6,6 |
Н ВНКТ-73/Н НКТ-73 | В НКТ-73 | НКТ-73 | 78,6 | 38,0 | 280,0 | 5,1 |
Н ВНКТ-73/Н ВНКТ-73 | В НКТ-73 | В НКТ-73 | 78,6 | 62,0 | 280,0 | 5,1 |
Н ВНКТ-73/Н НКТ-89 | В НКТ-73 | НКТ-89 | 88,9 | 62,0 | 280,0 | 5,1 |
Н ВНКТ-73/Н ВНКТ-89 | ВНКТ-89 | В НКТ-89 | 95,2 | 62,0 | 280,0 | 7,5 |
Н НКТ-89/Н НКТ-73 | НКТ-89 | НКТ-73 | 88,9 | 54,0 | 280,0 | 7,2 |
Тип H
Обозначение переходника | Резьба М ГОСТ 633-80 |
Резьба М1 ГОСТ Р 50864-96 |
Наружный диаметр D, мм не более |
Внутренний диаметр проходного канала, d, мм не менее |
Длина, L, не более | Масса, кг, не более |
М НКТ-73/М 3-73 | НКТ-73 | 3-73 | 88,9 | 44 | 280,0 | 7,2 |
М НКТ-73/М 3-76 | НКТ-73 | 3-76 | 95,5 | 32 | 280,0 | 9,9 |
М НКТ-73/М 3-86 | НКТ-73 | 3-86 | 105,5 | 54 | 280,0 | 11,3 |
М НКТ-89/М 3-76 | НКТ-89 | 3-76 | 108,5 | 44 | 280,0 | 12,5 |
М НКТ-89/М 3-86 | ВНКТ-89 | 3-86 | 108,5 | 54 | 280,0 | 10,7 |
