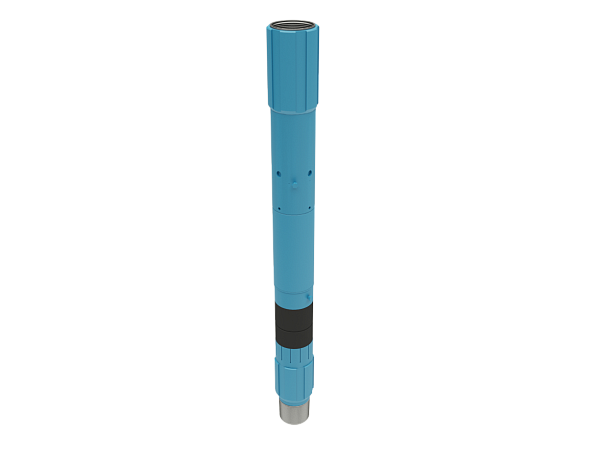

Устройство для манжетного и ступенчатого цементирования скважин типа УМСЦ для обсадных колонн малого диаметра

Устройство для манжетного и ступенчатого цементирования скважин типа УМСЦ для обсадных колонн малого диаметра

Устройство предназначено для цементирования горизонтальных и наклонно-направленных участков вторых стволов восстанавливаемых скважин, в которых предусмотрен спуск потайных колонн (хвостовиков) с щелевыми фильтрами или планируется эксплуатация скважины открытым забоем.

Технические характеристики
Способ использования
Условный диаметр обсадной колонны и скважины Длина устройства, мм Диаметр, мм по центраторам Избыточное давление, кгс/см2 Коэф-ент пакеровки Вес, кг Допустимый перепад давления, МПа
Герметиз. затрубного пространства Открытия циркуляц. отверстий Закрытия циркуляц. отверстий
1 88,9x120,6* 1275 118 60 80 40 1,18 32 22-25
2 102x139,7 1235 124 80 100 60 1,33 42 22-25
3 114x161 1395 143 80 100 60 1.24 58 22-25
4 127x161* 1600 145 100 120 50 1,25 65 22-25
5 127x190* 1700 185 100 120 50 1,22 70 22-25

Устройство способствует обеспечению проектной высоты подъема цемента нормальной или повышенной плотности при низких градиентах гидроразрыва продуктивных пластов и наличии в скважине зон, склонных к поглощениям.

Непосредственно после спуска и промывки скважины с потайной колонной, оснащенной устройством, при цементировании с открытым забоем или щелевым фильтром производится герметизация трубного и затрубного пространства и открытие циркуляционных отверстий в результате повышения давления в обсадной колонне до необходимой величины. После закачки расчетного объема тампонажного раствора в допускную колонну вводится верхняя разделительная пробка, которая совместно с подвесной пробкой продавливается до внутренней втулки. После посадки пробок и срезки штифтов, втулка перекрывает циркуляционные отверстия устройства. При перекрытии циркуляционных отверстий создаются необходимые условия для надежной герметизации циркуляционных отверстий металлической втулкой.

Устройство прошло промышленные испытания и внедрение при цементировании вторых стволов горизонтальных скважин в РОСнефть — ПУРнефтегаз, «Сургутнефтегаз» и на всех скважинах показало положительные результаты.
