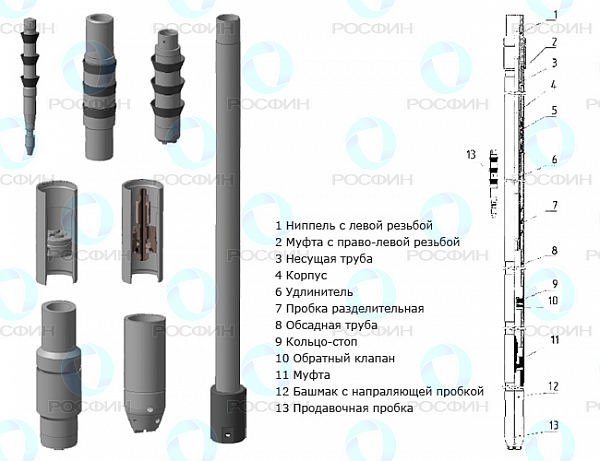

Оснастка для спуска хвостовика типа OCX
Оснастка предназначена для спуска и цементирования потайных колонн с установкой верхней её части («головы») на 50-60 м выше «окна» в эксплуатационной колонне.
Технические характеристики
Способ использования
| № | Параметры | Шифр оснастки | ||
| OCX 102/73 | OCX 114/73 | OCX 114/89 | ||
| 1 | Условный диаметр обсадной колонны-хвостовика, мм |
102 | 114 | 114 |
| 2 | Максимальное усилие растяжения, тс | 70 | 70 | 70 |
| 3 | Рабочее давление, МПа (кгс/см²) | 25 (250) | 25 (250) | 25 (250) |
| 4 | Максимальное давление. МПа (кгс/см²) | 35 (350) | 35 (350) | 35 (350) |
| 5 | Присоединительная резьба
- со стороны устья (с инстр.) ГОСТ 28487-90 - со стороны забоя (с потайной колонной) |
3-86 ОТТМ-102 ТУИ-161-163-96 | 3-86 ОТТМ-114 ГОСТ 632-80 | 3-102 ОТТМ-114 ГОСТ 632-80 |
| 6 | Предельные рабочие температуры воздуха,°С | -50°С...+45°С | -50°С...+45°С | -50°С...+45°С |
| 7 | Максимальный наружный диаметр, мм | 120 | 137 | 137 |
Комплект оснастки является составной частью обсадной колонны, спускаемой в скважину.
Объектом применения оснастки являются скважины любого назначения: как восстанавливаемые из простаивающего фонда скважин со спущенными ранее эксплуатационными колоннами, так и вновь пробуренные.
