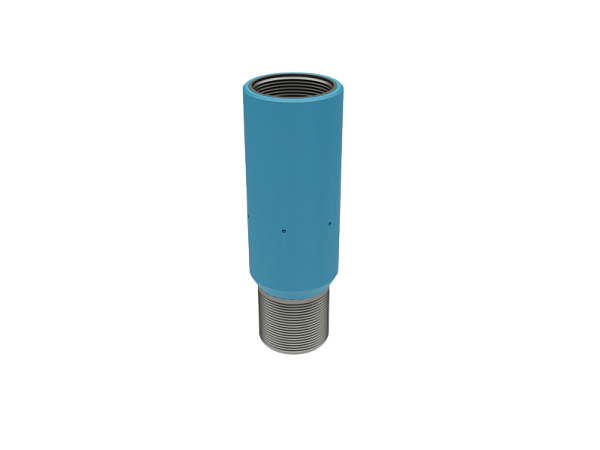

Устройство для цементирования обсадных колонн различного назначения без продавочных пробок типа УЦОК
Сокращение дополнительных непроизводительных работ является существенным резервом повышения скорости бурения скважин и снижения затрат на их строительство.
| Наименование параметра | Норма | ||||||||||
| УЦОК 89* | УЦОК 102 | УЦОК 114 | УЦОК 127* | УЦОК 140 | УЦОК 146 | УЦОК 168 | УЦОК 194* | УЦОК 245* | УЦОК 273* | УЦОК 324* | |
| Максимальный наружный диаметр, мм, не более | 114 | 122 | 140 | 146 | 160 | 170 | 188 | 206 | 270 | 298 | 270 |
| Внутренний диаметр устройства (по корпусу-гильзе), мм, не менее | 65 | 80 | 108 | 105 | 116 | 127 | 146 | 165 | 220 | 252 | 220 |
| Длина устройства, мм, не более |
290 | 350 | 420 | 450 | 460 | 460 | 480 | 490 | 490 | 490 | 490 |
| Масса устройства, кг, не более |
10 | 15 | 20 | 25 | 30 | 35 | 40 | 65 | 95 | 110 | 95 |
| Количество циркуляционных отверстий, шт. | 3 | 3 | 3 | 3 | 5 | 6 | 7 | 8 | 8 | 8 | 8 |
Внедрение устройства этого типа повышает производительность труда за счет исключения времени на разбуривание цементных стаканов, ликвидации негерметичности башмаков обсадных колонн, простоев в ожидании пробок и обратных клапанов необходимых типов и размеров. Конструкция устройства и технология его применения позволяют цементировать обсадные колонны диаметром от 89 мм до 324 мм. Устройство и технология его использования совмещает в себе функции «стоп-кольца», обратного клапана и продавочной пробки, позволяет избежать гидравлического удара при посадке пробки на «стоп-кольцо» за счет его исключения и получения плавного и надежного сигнала об окончании цементирования. Помимо перечисленного, устройство надежно герметизирует башмак обсадной колонны и позволяет снизить процент некачественного разобщения пластов в зоне ВНК и в продуктивной части скважин за счет обеспечения цементирования продуктивного участка скважины чистым тампонажным раствором без примесей глинистого раствора и его смеси, от сдираемой со стенок обсадной колонны корки во время прохождения по ней продавочных пробок, при существующей технологии.
