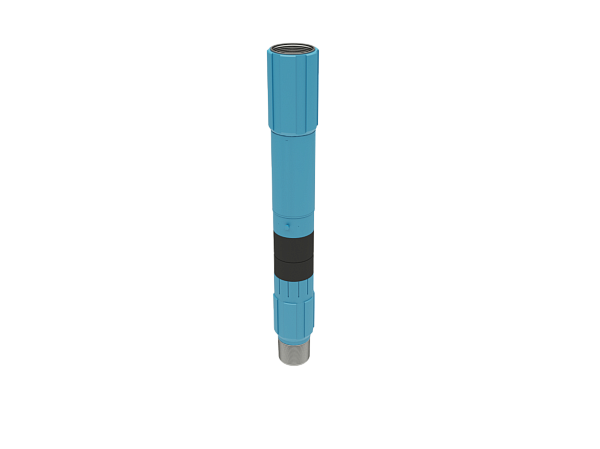

Устройство одновременного разобщения пластов и предотвращения флюидоперетоков для обсадных колонн малого диаметра типа УОРП
Устройство предназначено для герметизации заколонного пространства при спуске потайных колонн (хвостовиков) малого диаметра с цепью предотвращения межпластовых перетоков, межколонных газопроявлений, разобщения разнонапорных флюидосодержащих горизонтов и изоляции перетоков в зоне ВНК для предотвращения обводнённости скважин.
| № | Условный диаметр обсадной колонны и скважины | Длина устройства, мм |
Диаметр, мм, по центраторам |
Диаметр, мм | Коэф-ент пакеровки | Вес, кг | Допустимый перепад давления, МПа |
||
| наружный | внут ренний |
в рабочем положении | |||||||
| 1 | 88,9х120,6* | 940 | 118 | 114 | 73 | 135 | 1,18 | 28 | 22-25 |
| 2 | 102х139,7 | 910 | 124 | 121 | 89 | 161 | 1,33 | 30 | 22-25 |
| 3 | 114х161 | 1050 | 143 | 138 | 96 | 172 | 1,24 | 48 | 22-25 |
| 4 | 127х161* | 1020 | 145 | 142 | 109 | 178 | 1,25 | 50 | 22-25 |
| 5 | 127х190* | 1100 | 185 | 175 | 109 | 214 | 1,22 | 55 | 22-25 |
Одно или несколько устройств по предлагаемой технологии устанавливается в необходимом интервале, определяемом геологической службой перед спуском хвостовиков в скважины различного назначения. Устройство приводится в действие повышением давления в обсадной колонне до значения, при котором срабатывает ограничитель хода конуса. Перемещаясь вниз, разжимной конус, в зависимости от условного диаметра устройства, внедряется под уплотнительный элемент или проталкивает под уплотнительный элемент втулку из жёсткой резины, а при дальнейшем движении внедряется под неё. Таким образом, повышается надёжность работы устройства за счёт обеспечения высокого коэффициента пакеровки при номинальном диаметре устройства и ограниченной толщине уплотнительных манжет.
