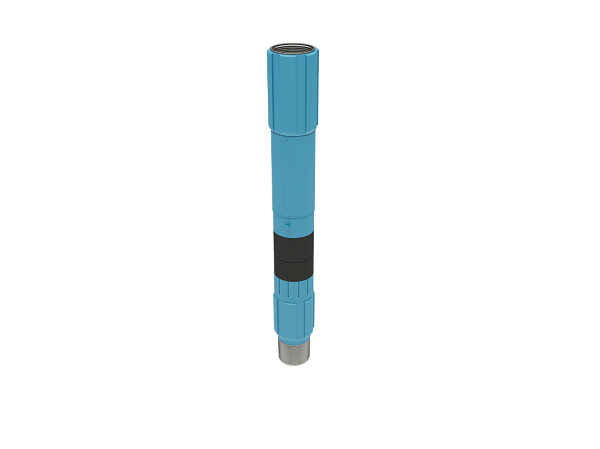

Устройство для одновременного разобщения пластов и изоляции перетоков в зоне ВНК типа УОРП
Устройство предназначено для герметизации заколонного пространства с целью предотвращения межпластовых флюидоперетоков, межколонных газопроявлений, разобщения разнонапорных флюидосодержащих горизонтов и изоляции перетоков в зоне ВНК для предотвращения обводнённости скважин.
| № | Условный диаметр обсадной колонны и скважины |
Длина устройства, мм |
Диаметр, мм по центраторам | Диаметр, мм | Коэф-ент пакеровки | Вес, кг | Допустимый перепад давления, МПа |
||
| наружный | внутренний | в рабочем положении | |||||||
| 1 | 139,7х190* | 1200 | 185 | 178 | 118 | 214 | 1,28 | 80 | 17-20 |
| 2 | 139,7x215,9 | 1200 | 210 | 185 | 118 | 240 | 1,26 | 85 | 17-20 |
| 3 | 146x215,9 | 1140 | 210 | 195 | 124 | 235 | 1,2 | 98 | 17-20 |
| 4 | 168x215,9 | 1340 | 210 | 195 | 142 | 251 | 1,28 | 110 | 15-18 |
| 5 | 178х215,9* | 1050 | 212 | 209 | 153 | 237 | 1,13 | 115 | 15-18 |
| 6 | 194x244,3* | 1350 | 235 | 214 | 173 | 255 | 1,19 | 145 | 12-15 |
Устройство включает в свою конструкцию гидромеханический клапан с задающимся на устье скважины давлением срабатывания, приводящим в действие пакерный узел. Одно или несколько устройств по предлагаемой технологии устанавливается в необходимом интервале, определяемом геологической службой перед спуском обсадной колонны в скважины различного назначения. Устройство отличается от существующих аналогов способом получения эффекта расширения уплотнительного элемента не за счёт осевого сжатия или нагнетания жидкости в полость уплотнителя, а за счёт радиального растяжения под действием разжимного конуса, внедряющегося под одинарный или двойной уплотнительный элемент, обеспечивая надёжное перекрытие кольцевого зазора в стволе скважины.
