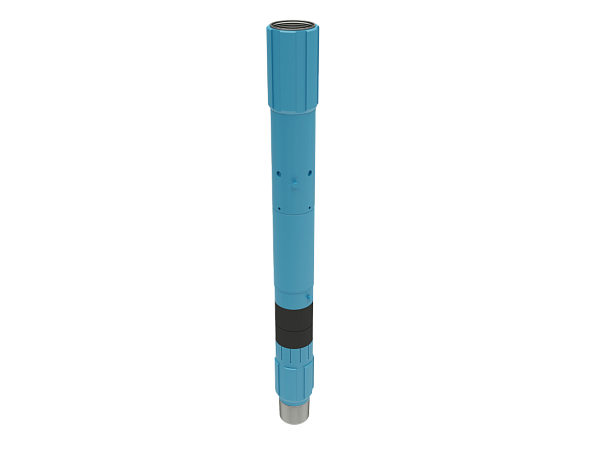

Устройство для манжетного и ступенчатого цементирования скважин типа УМСЦ для обсадных колонн малого диаметра
Устройство предназначено для цементирования горизонтальных и наклонно-направленных участков вторых стволов восстанавливаемых скважин, в которых предусмотрен спуск потайных колонн (хвостовиков) с щелевыми фильтрами или планируется эксплуатация скважины открытым забоем.
| № | Условный диаметр обсадной колонны и скважины | Длина устройства, мм | Диаметр, мм по центраторам | Избыточное давление, кгс/см2 | Коэф-ент пакеровки | Вес, кг | Допустимый перепад давления, МПа | ||
| Герметиз. затрубного пространства | Открытия циркуляц. отверстий | Закрытия циркуляц. отверстий | |||||||
| 1 | 88,9x120,6* | 1275 | 118 | 60 | 80 | 40 | 1,18 | 32 | 22-25 |
| 2 | 102x139,7 | 1235 | 124 | 80 | 100 | 60 | 1,33 | 42 | 22-25 |
| 3 | 114x161 | 1395 | 143 | 80 | 100 | 60 | 1.24 | 58 | 22-25 |
| 4 | 127x161* | 1600 | 145 | 100 | 120 | 50 | 1,25 | 65 | 22-25 |
| 5 | 127x190* | 1700 | 185 | 100 | 120 | 50 | 1,22 | 70 | 22-25 |
Устройство способствует обеспечению проектной высоты подъема цемента нормальной или повышенной плотности при низких градиентах гидроразрыва продуктивных пластов и наличии в скважине зон, склонных к поглощениям.
Непосредственно после спуска и промывки скважины с потайной колонной, оснащенной устройством, при цементировании с открытым забоем или щелевым фильтром производится герметизация трубного и затрубного пространства и открытие циркуляционных отверстий в результате повышения давления в обсадной колонне до необходимой величины. После закачки расчетного объема тампонажного раствора в допускную колонну вводится верхняя разделительная пробка, которая совместно с подвесной пробкой продавливается до внутренней втулки. После посадки пробок и срезки штифтов, втулка перекрывает циркуляционные отверстия устройства. При перекрытии циркуляционных отверстий создаются необходимые условия для надежной герметизации циркуляционных отверстий металлической втулкой.
Устройство прошло промышленные испытания и внедрение при цементировании вторых стволов горизонтальных скважин в РОСнефть — ПУРнефтегаз, «Сургутнефтегаз» и на всех скважинах показало положительные результаты.
