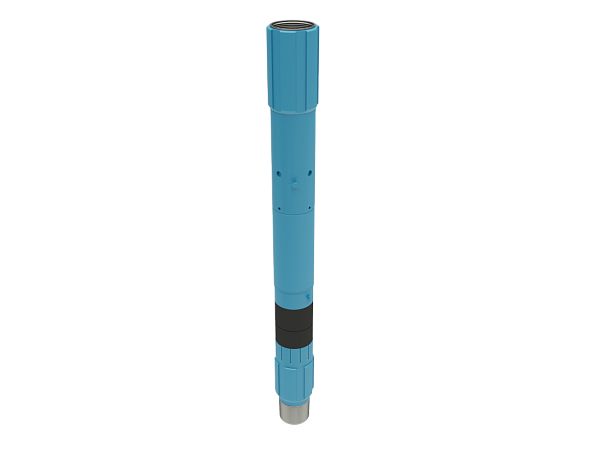

Устройство для манжетного и ступенчатого цементирования скважин типа УМСЦ
Предназначено для манжетного цементирования вертикальных и наклонно-направленных скважин, в которых предусмотрен спуск эксплуатационных колонн с щелевыми фильтрами или планируется эксплуатация скважины открытым забоем, также для ступенчатого цементирования скважин различного назначения.
| № | Условный диаметр обсадной колонны и скважины | Длина устройства, мм | Диаметр, мм по центраторам | Избыточное давление, кгс/см2 | Коэф-ент пакеровки | Вес, кг | Допустимый перепад давления, МПа | ||
| Герметиз. затрубного пространс тва. | Открытия циркуляц. отверстий | Закрытия циркуляц. отверстий | |||||||
| 1 | 139.7x190* | 1200 | 185 | 120 | 140 | 50 | 1,28 | 130 | 17-20 |
| 2 | 139,7x215.9 | 1250 | 210 | 120 | 140 | 50 | 1,26 | 135 | 17-20 |
| 3 | 146x215,9 | 1950 | 210 | 140 | 160 | 60 | 1.2 | 150 | 17-20 |
| 4 | 168x215,9* | 2040 | 210 | 120 | 150 | 50 | 1,28 | 180 | 15—18 |
Устройство способствует обеспечению проектной высоты подъема цемента нормальной или повышенной плотности при низких градиентах гидроразрыва продуктивных пластов и наличии в скважине зон. склонных к поглощениям. Кроме предотвращения загрязнения продуктивных горизонтов тампонажным раствором и его смесями, с помощью устройства возможно цементирование эксплуатационных колонн в две ступени с применением специальных тампонажных систем, предусмотренных геологотехническими условиями проводки скважин. Цементирование проводится без технологических остановок на падение бомбовых пробок для открытия циркуляционных отверстий перед цементированием второй ступени эксплуатационной колонны, а также на время ОЗЦ между ступенями цементирования.
С целью предотвращения образования цементных стаканов в интервале установки устройств, при ступенчатом цементировании, непосредственно перед цементированием второй ступени в колонну продавливается технологическая пробка.
Непосредственно после спуска и промывки скважины с эксплуатационной колонной, оснащенной устройством, при цементировании с открытым забоем или щелевым фильтром производится герметизация кольцевого пространства и открытие циркуляционных отверстий в результате последовательного повышения давления в обсадной колонне до необходимой величины.
После закачки расчетного объема тампонажного раствора в колонну вводится верхняя продавочная пробка, которая продавливается до внутриколонной втулки. При перекрытии втулкой циркуляционных отверстий создаются необходимые условия для надежной герметизации циркуляционных отверстий металлической втулкой.
Устройство прошло промышленные испытания и внедрение при двухступенчатом цементировании более 80 скважин в РОСнефти, Самарском регионе, Республике Татарстан и Коми, горизонтальных скважин в этих и других регионах.
