Фильтр ФСТПО (Фильтр скважинный труба перфорированная открытая) без срезаемых пробок

Фильтр ФСТПО (Фильтр скважинный труба перфорированная открытая) без срезаемых пробок

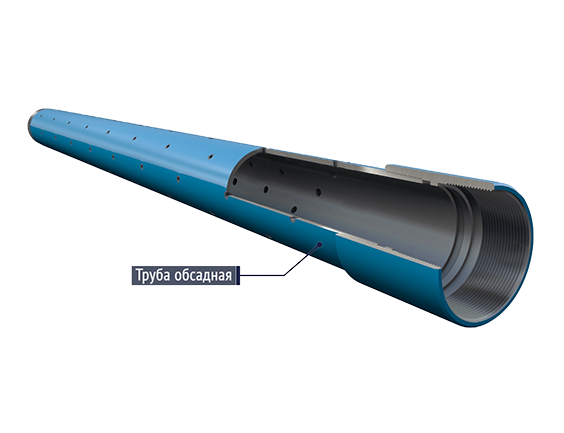

Фильтр ФСТПО представляет собой перфорированную обсадную трубу.

Фильтры скважинные противопесочные изготавливаются по ТУ 3665-001-75170487-2007

Технические характеристики
Способ использования
Документы
Наименование основных параметров и размеров Условный диаметр перфорированной трубы
73 89 102 114 127 139,7 146 168 178 245
Общая длина фильтра, мм 4000 - 12000
Резьба ниппеля и муфты ОТТМ, ОТТГ, БТС, НКТ
Расстояние от муфты трубы до фильтрующей части, не менее, мм 350
Расстояние от торца ниппеля трубы до фильтрующей части, не менее, мм 300
Количество отверстий без гермети­зирующих пробок на 1п.м., шт. 36....360
Диаметр отверстий, мм 10....20
Длина фильтрующей части, мм 3000 - 9000
Масса фильтра ( при длине 6000 мм ), не более, кг 74 86 100 142 170 180 204 262 301 335

Фильтры, предназначенные для очистки от песка и других механических примесей жидкостей и газов, устанавливаются в составе обсадной колонны в области продуктивного пласта как нефтегазодобывающих, а также водяных и нагнетательных скважин. Фильтры могут подвешиваться в обсаженных скважинах на специальных пакерующих устройствах. Техническая характеристика фильтра подбирается с учетом гранулометрического состава пород для обеспечения:

  • надежной защиты от механических примесей нефтепромыслового оборудования;
  • длительного эффективного периода противопесочной защиты без закупорки;
  • высокой устойчивости от повреждений и деформации, в том числе в скважинах с интервалами с большими углами набора кривизны;
  • высокой производительности и низкого сопротивления против течения флюида;
  • высокой устойчивости к коррозии от кислоты, щелочи и соли;
  • легкого перемещения фильтра на большие расстояния в горизонтальных участках ствола скважины;
  • большой площади фильтрации и высокой проницаемости.

Необходимая длина фильтрующей части определяется геологической службой заказчика и обеспечивается соединением отдельных фильтров (ниппеля и муфты) для добора до необходимой длины. Тип резьбы изготавливается по требованию Заказчика – как резьба используемая в обсадных колоннах (ОТТМ, ОТТГ, Батресс ) так и резьба НКТ.
